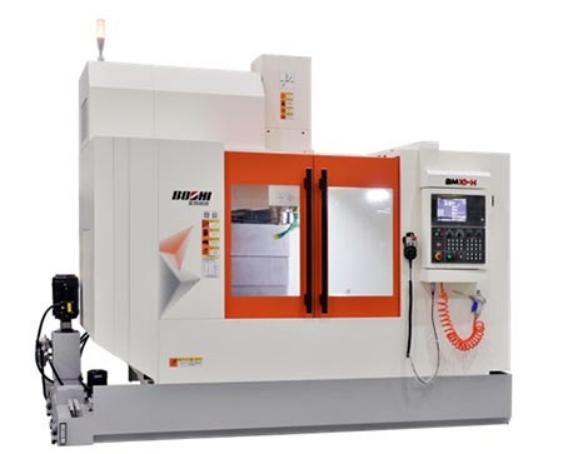

BV10H立式加工中心是一款高速度、高精度的三轴线轨立式加工中心，XYZ三轴采用滚柱线轨，Z轴无配重平衡结构，整机高速高精，稳定可靠。用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序，既可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。
产品特点：
1）Y轴跨距加大，工作台在X轴行程跑合时，重心都落在床体内，可避免鞍座悬垂问题，增加加工的稳定性。

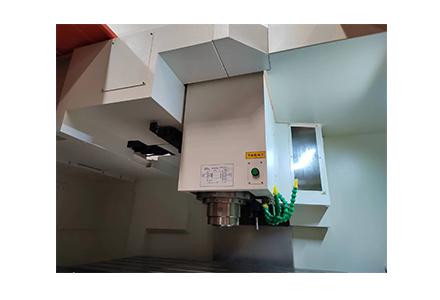

2）高速电主轴，高精度、高功率，提高加工效率和加工精度，降低机床噪音和振动。
3）Z轴无配重结构，配刹车伺服电机，提升Z轴驱动性能，达到高速及最佳，
4）线性导轨和滚柱丝杠采用集中式微量油脂润滑系统，解决废油污染问题，避免油液混合造成切削液变质问题，延长维护周期。
5）主轴采用外置式水冷机循环冷却,控制主轴温升；丝杠及其轴承采用外置式水冷机循环冷却，保证稳定的加工能力。
6) 标配主轴环喷，保证高速切削时，所产生的热量被切削液带走，提升加工质量。
7) 标配BT40×30伺服圆盘刀库，缓冲扣刀，有效保护主轴。

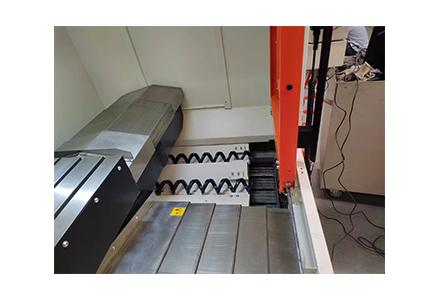

8) 在床身两侧内嵌螺旋排屑槽，标配链板式排屑器，采用前排屑结构，合理有效利用机床空间，操作方便。
适用行业：
适用于汽车、模具等行业的高精高速加工。
|
项 目 |
单位 |
规 格 |
|
|

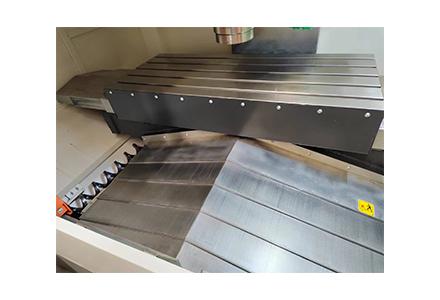

工作台 |
外形尺寸（W×L） |
mm×mm |
550×1300 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽间距 |
mm |
100 |
|
|
最大承重 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
|
主轴功率 |
kW |
13/18.5（FANUC） |
|
|
主轴转速 |
r/min |
12000 |
|
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1050 |
|
前后行程（Y向） |
mm |
530 |
|
|
上下行程（Z向） |
mm |
510 |
|
|
加工范围 |
主轴中心至立柱导轨距离 |
mm |
690 |
|
主轴端面至工作台面距离 |
mm |
150-660 |
|
|
进给 |
最高进给速度（X/Y/Z） |
mm/min |
10000 |
|
快速移动速度（X/Y/Z） |
m/min |
48/48/42 |
|
|
X、Y、Z轴电机功率 |
kW |
≥4 |
|
|
刀库 |
刀库容量 |
pcs |
30/凸轮机械手 |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.010/0.008/0.008 |
|
重复定位精度 |
mm |
0.008/0.006/0.006 |
|
|
其他 |
电源 |
kVA |
45 |
|
机床毛重 |
kg |
7500 |
|
|
机床净重 |
kg |
7000 |
|
|
气源流量（ANR） |
L/min |
350 |
|
|
气压 |
MPa |
0.6-0.8 |
|
|
体积（长×宽×高） |
mm |
4600× 2900×2700 |
|
